今日はベンツのＳクラスに当店人気ＮＯ．1のＡＶＩＣ－ＺＨ９９００の取り付けです。
今日はみんカラＤＩＹユーザーの為にプロショップの手の内見せちゃいます(*^^)v
まずベンツの上位クラスに多いのが、電波の通さないガラス！！
この電波を通さないのが厄介(ー_ー)!!
だってＴＶアンテナの電波も通さないんです！！
という事は！！ＴＶ映らない(T_T)/~~~
でも全部通さない訳じゃないんで、電波が通るとこに張れば大丈夫。

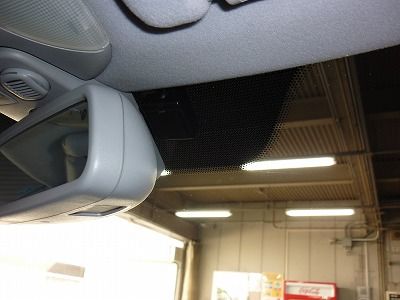

という事で、まず一つ目の電波が通るとこはココ↑
この黒い部分だけ電波が通ります。
純正のＥＴＣアンテナとかもココについてます。
今回のカロの地デジアンテナはちっちゃいので、２つ分だけここに張ります。

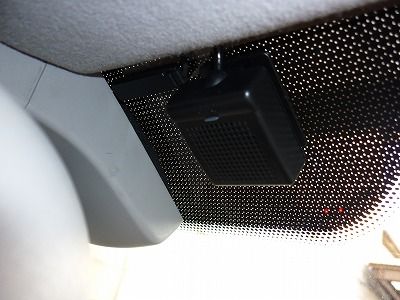

次に、ちょっとわかりにくいですが、ＥＴＣアンテナの左に付いているのが地デジアンテナ！！
ここでスペースが空いていたので反対側にナビ付属のマイクを仕込みます。

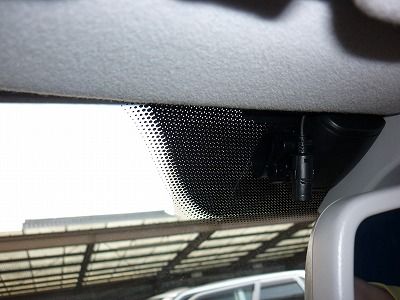

こんな感じでスマートインストール！！マイクも格好良く付けましょ(*^^)v
見えにくいですが、地デジアンテナも横に潜んでおります。
これで２本分アンテナを張ったので、あと２つは後ろへいきます。

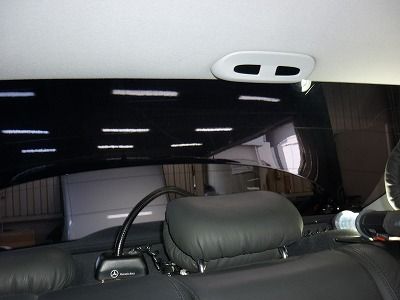

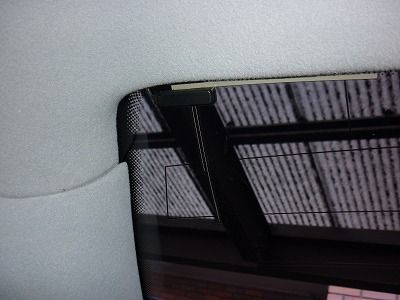

張るのはこのリアガラスなんですが、実はここも電波を通すのは上部１５センチ程！！

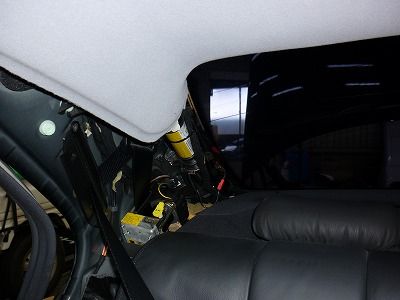

まずは内張りを外します。エアーバッグが潜んでるので気を付けて。。。

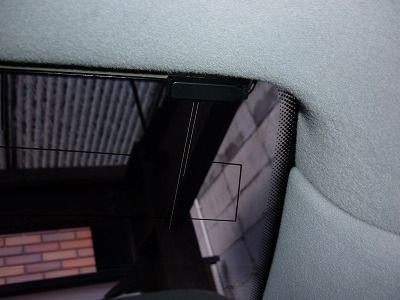

こんな感じです！！これで感度はバッチリ！！残るはＧＰＳアンテナです。ＧＰＳは写真、撮り忘れちゃいました…
とくに付ける場所の決まりは無いですが、電波通さないとこはＮＧです。今回はボンネットダクトの中に仕込んでます。
次はスピーカーケーブルぜ～～んぶ引き直しします。何故かと言うとＢＯＳＥサウンドシステムが入ってるからです。

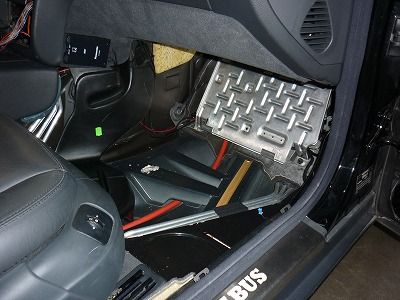

なのでケーブルを引き回ししやすいように、取れるとこはとっちゃいます。
ベンツは割とポコポコ外れます(;_;)/~~~
配線引きまわしが終われば、メインのユニットを入れちゃいます。

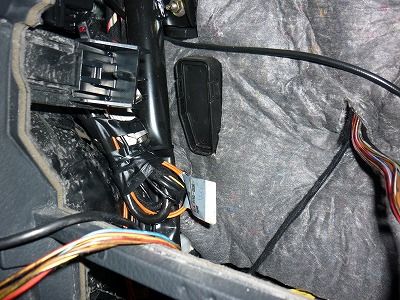

のその前に純正のナビ取っ払ったら、使わないケーブル類は束ねてしまいましょう。
ちょっとわかりにくいですが、はしっこのフレームにタイラップで留めます。
あとはメインのユニットの装着、めんどくさがらずに最初に配線をキレイにしとくと、
あとあと無理矢理押し込む危険性が無くなります。

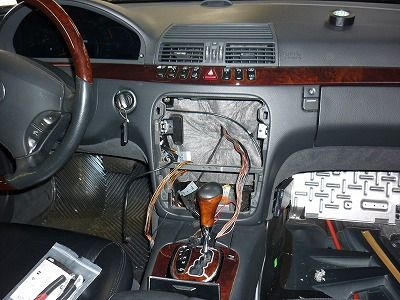

こんな感じに必要な配線だけにします。
最後に本体装着！！

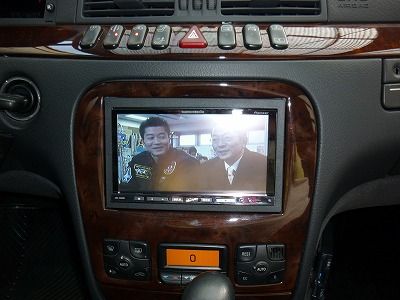

こんな感じにキレイに収まります。

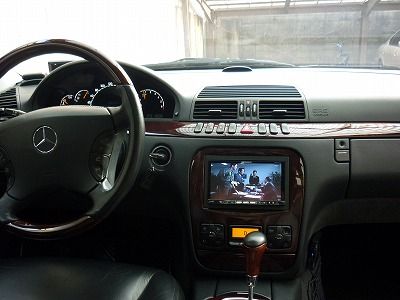

全体はこんな感じになります。
作業時間は約５時間です。
こんな感じでＤＩＹされる方は参考になったかな！？
でもこのクラスになるとＤＩＹではちと難易度高めかな？
不安な方はご相談下さいネ(*^^)v
